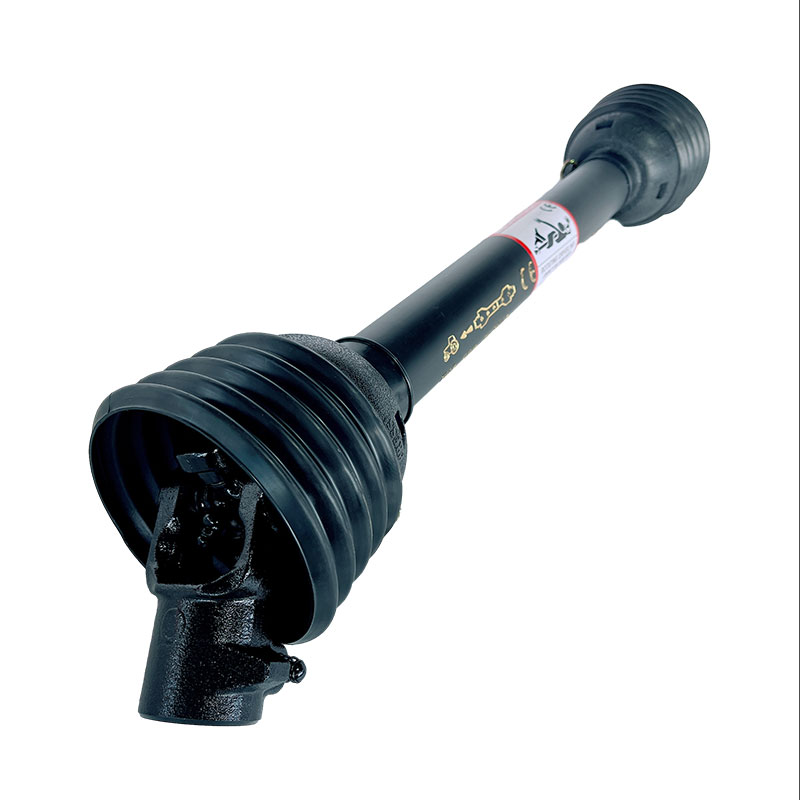

Vývodový hriadeľ prevodovky Minghua pre rotačnú rezačku je široko používaný v poľnohospodárskych strojoch.
Mechanická časť, ktorá prenáša výkon z traktora na rotačnú rezačku, sa nazýva vývodový hriadeľ. Umožňuje motoru traktora poháňať kosačku, čo umožňuje kosiť alebo drviť trávu.
Tento hriadeľ je jednoduchý a má univerzálne kĺby na oboch koncoch. Výkon sa ním prenáša lineárne.
Konfigurácia vývodového hriadeľa |
Kompletná montáž |
Dĺžka vývodového hriadeľa |
800 mm sa môže predĺžiť na 1050 mm. |
Číslo série |
Séria 1 |
Koniec traktora |
1-3/8 palca 6 zubov drážka, samica |
Implementovať koniec |
1-3/8 palca 6 zubov drážka, samica |
Rýchlosť otáčania |
16HP pri 540RPM, 24HP pri 1000RPM |
Kryt štítu |
Dostupné |
Bežný vývodový hriadeľ: Tento druh hriadeľa je jednoduchý a má univerzálne kĺby na oboch koncoch. Výkon sa ním prenáša lineárne.
Vývodový hriadeľ s konštantnou rýchlosťou (CV): Využitím kĺbov s konštantnou rýchlosťou tento typ znižuje vibrácie a stratu výkonu. Najviac z toho profitujú vysokovýkonné rotačné rezačky a výkonné traktory.
Vývodové hriadele sú k dispozícii v rôznych dĺžkach, aby vyhovovali rade kombinácií traktorov a rezačiek.
Aby sa predišlo nehodám, vývodové hriadele by mali byť vybavené bezpečnostnými opatreniami, ako sú ochranné kryty alebo štíty. Aby sa zabránilo zamotaniu operátorov, tieto štíty sú umiestnené nad otočným hriadeľom.
Pri pripájaní alebo odpájaní kĺbového hriadeľa dbajte na bezpečnostné opatrenia. To by mohlo znamenať zaparkovanie traktora, uistenie sa, že rezačka stojí a použitie vhodného bezpečnostného zariadenia.

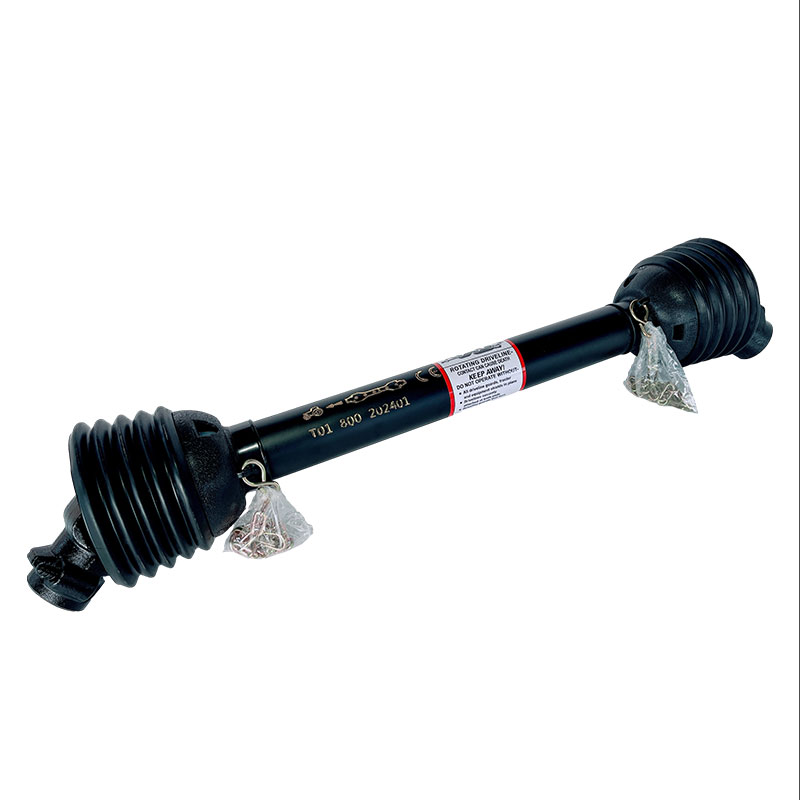

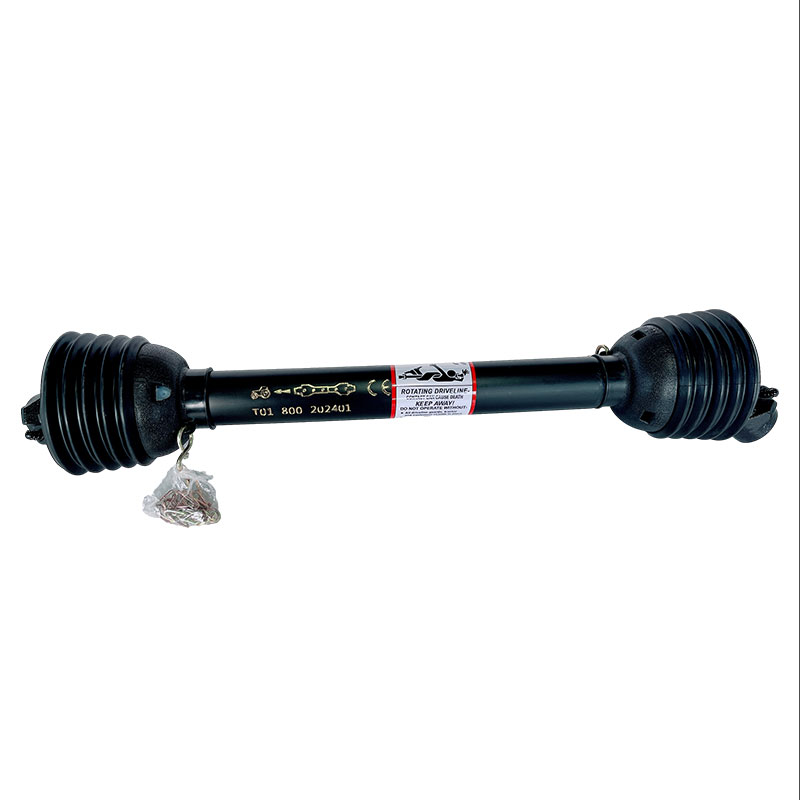

Na použitie v rôznych veľkostiach použitia má tento kardanový hriadeľ série 1 dve dĺžky: predĺženú dĺžku a zasunutú dĺžku. Dĺžka pri stiahnutí je 31,49 palca a dĺžka pri bezpečnom vysunutí je 41,33 palca. Pri 540 ot./min má výkon vývodového hriadeľa 16 a pri 1000 ot./min. Prenáša silu rotáciou. Okrem toho má každý koniec bezpečnostné reťaze, ktoré sa pripevňujú k vonkajšej strane vývodového hriadeľa. Dbajte na ochranu všetkých ďalších rotujúcich častí ako zásadné bezpečnostné opatrenie. Nenoste ani žiadne voľné príslušenstvo, pretože by sa mohlo zamotať a vtiahnuť do rotačného rezacieho stroja.
